R215.39-2020.3-09
Produktnummer:
SOR215.39-2020.3-09
Produktinformationen "R215.39-2020.3-09"
R215.39-2020.3-09 |
||
|---|---|---|

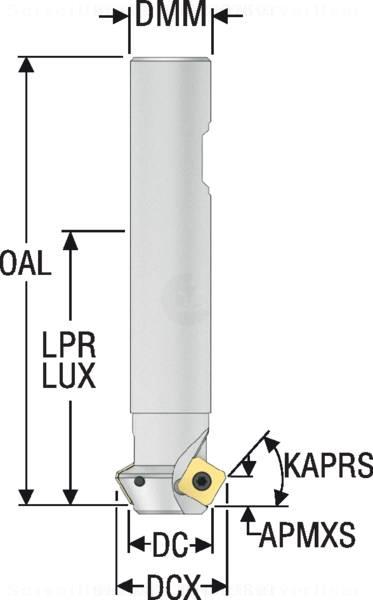

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 75002620 |
| J21 | Identifizierende Bestellnummer | R215.39-2020.3-09 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-87 |
| BLD | Bildkennung | 7 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 20 mm |
| A2 | Schneidendurchmesser 2 | 27 mm |
| B2 | Schneidenlänge, max. | 6.5 mm |
| B3 | Kraglänge | 60 mm |
| B4 | Nutzlänge | 60 mm |
| B5 | Gesamtlänge | 110 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 10 - 10 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0200 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 20 mm |
| C4 | Schaftlänge | 50 mm |
| D11 | ISO Fräsertyp | J - Walzenstirn-, Schaftfräser |
| D6 | Drehzahl, max. | 24300 1/min |
| D7 | Masse (Gewicht) | 0.272 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 60 Grad |
| E2 | Seitenspanwinkel | 0 Grad |
| E3 | Rückspanwinkel | 0 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 2 |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
