R220.49-0035-15-XO12-30.3A
Produktnummer:
SOR220.49-0035-15-XO12-30.3A
Produktinformationen "R220.49-0035-15-XO12-30.3A"
R220.49-0035-15-XO12-30.3A |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02669634 |
| J21 | Identifizierende Bestellnummer | R220.49-0035-15-XO12-30.3A |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-88 |
| BLD | Bildkennung | 8 |

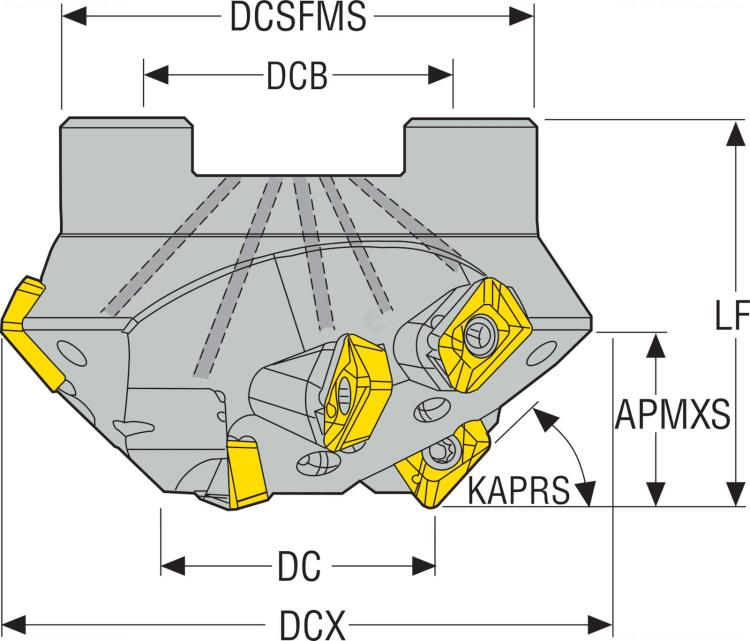

| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 35 mm |
| A2 | Schneidendurchmesser 2 | 91.9 mm |
| A4 | Nabendurchmesser | 62 mm |
| B11 | Schnittbreite min. | 15.9 mm |
| B2 | Schnitttiefe max. | 15.9 mm |
| B5 | Gesamtlänge | 50 mm |
| C11 | Aufnahmetyp, maschinenseitig | FDA - Fräsdornaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0270 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 27 mm |
| D6 | Drehzahl, max. | 10700 1/min |
| D7 | Masse (Gewicht) | 1.033 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 30 Grad |
| E2 | Seitenspanwinkel | 0 Grad |
| E3 | Rückspanwinkel | -14 Grad |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 3 |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 3 |
| G13 | Anzahl Schneidplatten Position A | 3 |
| G15 | Anzahl Schneidplatten Position B | 9 |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
