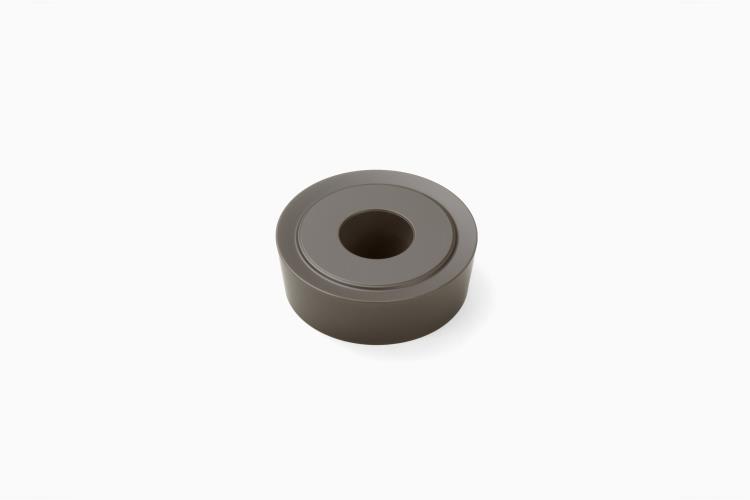

RCMX320900-R2 TP0500
Produktnummer:
SORCMX320900-R2 TP0500
Produktinformationen "RCMX320900-R2 TP0500"
RCMX320900-R2 TP0500 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02791922 |
| J21 | Identifizierende Bestellnummer | RCMX320900-R2 TP0500 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 10 |
| A2 | Normalfreiwinkel, Hauptschneide | 7 Grad |
| B3 | Eingeschriebener Kreis | 32 mm |
| C1 | Schneidkantenhöhe | 9.52 mm |
| D75 | Masse (Gewicht) | 0.1 kg |
| DIM | Indikator für Maßsystem | 6 |
| E9 | Spanbrecher, Herstellerbezeichnung | R2 |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | M - M |
| G4 | Schneidplattendicke | 9.52 mm |
| G5 | Befestigungsart | 7 - Prismatische Klemmung, konkav |
| H3 | Schneidstoffbezeichnung des Herstellers | TP0500 |
| ISISO | ISO-Merkmal | 1 |
| J11 | Bezeichnung nach Norm | RCMX320900 |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
