RD-KM63-MHD63.70
Produktnummer:
ILRD-KM63-MHD63.70
Produktinformationen "RD-KM63-MHD63.70"
KM Aufnahme MHD50/63 |
||
|---|---|---|

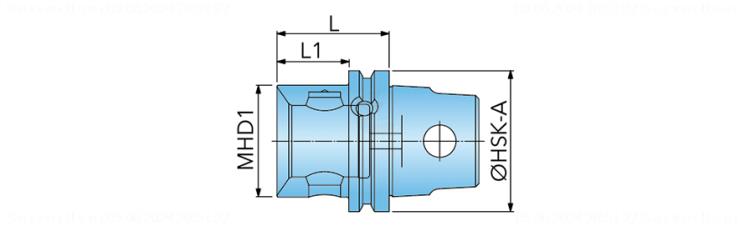

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 4543283 |
| J21 | Identifizierende Bestellnummer | RD-KM63-MHD63.70 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 618999 |
| B3 | Kraglänge | 70 mm |
| B4 | Gesamtlänge | 110 mm |
| C11 | Aufnahmetyp, maschinenseitig | KMT - Modulare Kegelschnittstelle mit Kugellaufbahnsystem, KM-System KENNAMETAL, UTS-System WIDIA |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 9 - Dimensionslose Nenngröße mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0630 |
| D7 | Masse (Gewicht) | 1.2 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
