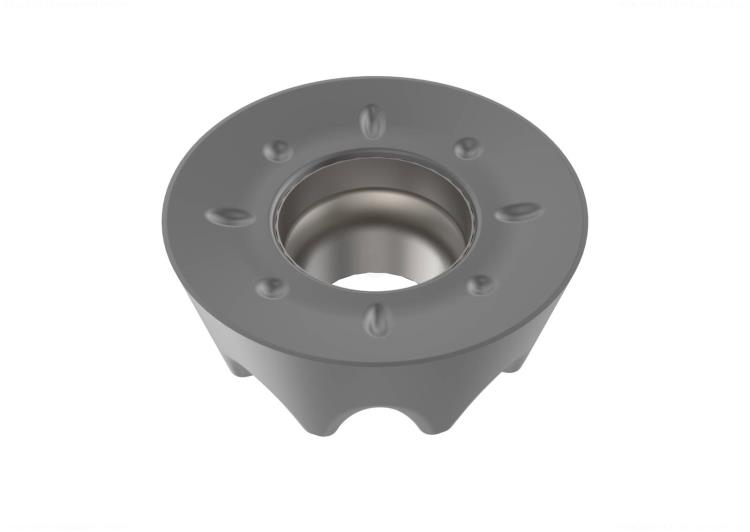

RDKT10T3M0T-8-M07 MM4500
Produktnummer:
SORDKT10T3M0T-8-M07 MM4500
Produktinformationen "RDKT10T3M0T-8-M07 MM4500"
RDKT10T3M0T-8-M07 MM4500 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 03280733 |
| J21 | Identifizierende Bestellnummer | RDKT10T3M0T-8-M07 MM4500 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 10 |

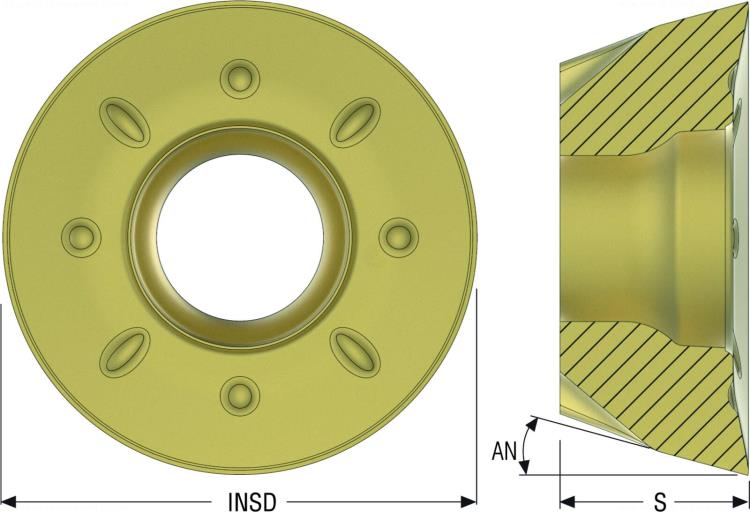

| A2 | Normalfreiwinkel, Hauptschneide | 15 Grad |
| B3 | Eingeschriebener Kreis | 10 mm |
| C1 | Schneidkantenhöhe | 3.97 mm |
| D7 | Spanwinkel | 11 Grad |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | K - K |
| G4 | Schneidplattendicke | 3.97 mm |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | MM4500 |
| ISISO | ISO-Merkmal | 1 |
| J11 | Bezeichnung nach Norm | RDKT10T3M0T |
| Has3D | Generierte 3D Grafik | 1 |
