S08-SDUCR-2
Produktnummer:
SOS08-SDUCR-2
Produktinformationen "S08-SDUCR-2"
S08-SDUCR-2 |
||
|---|---|---|

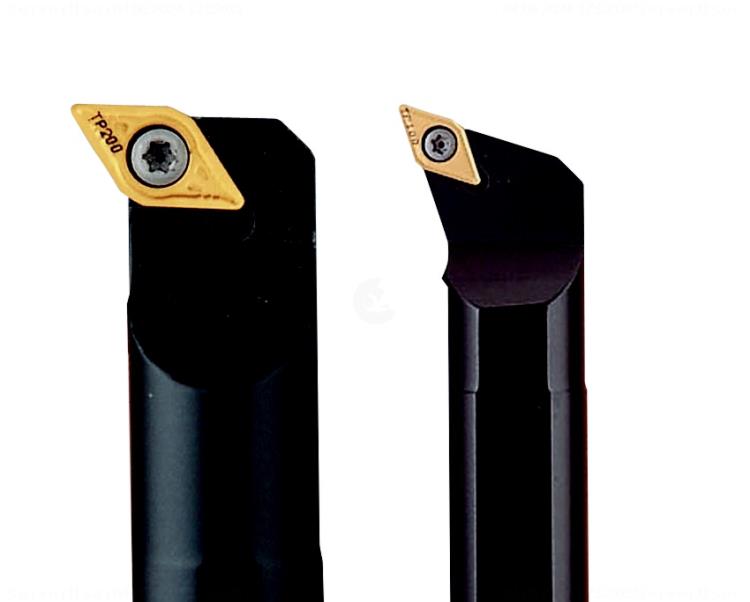

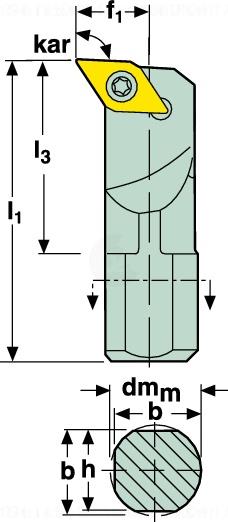

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00043282 |
| J21 | Identifizierende Bestellnummer | S08-SDUCR-2 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 1 |
| A2 | Funktionsbreite | 11.1 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 7 Grad |
| A3 | Funktionslänge | 203.2 mm |
| A6 | Bohrungsdurchmesser min. | 19.81 mm |
| B1 | Kopflänge | 29.84 mm |
| B3A | Eingeschriebener Kreis Pos. A | 6.35 mm |
| BLDA | Bildkennung Pos. A | 3 |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C14 | Aufnahmeausführung, maschinenseitig | 2 - Zöllig |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C1A | Schneidkantenhöhe Pos. A | 2.38 mm |
| C2 | Aufnahmegröße, maschinenseitig | 0500 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 12.7 mm |
| C4 | Schafthöhe | 10.8 mm |
| C5 | Schaftbreite | 11.94 mm |
| D1A | Eckenradius Pos. A | 0.05 mm |
| D7 | Masse (Gewicht) | 0.3 kg |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Einstellwinkel | 93 Grad |
| E3 | Eckenwinkel Schneidplatte | 55 Grad |
| E4 | Orthogonalspanwinkel | 0 Grad |
| E5 | Neigungswinkel | -5 Grad |
| E6 | Rückspanwinkel | -5 Grad |
| F1 | Schneidrichtung | R - rechts |
| F2 | Halterform | A - abgesetzt |
| F5 | Befestigungsart Schneidplatte | S - durch die Bohrung geschraubt mit Befestigungssenkung |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J11 | Bezeichnung nach Norm | S08-SDUCR-2 |
| J42 | Bezeichnung Schneidplatte | DCGT0702005-F1 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
