SD203A-C45-3.3-11.4-6R5
Produktnummer:
SOSD203A-C45-3.3-11.4-6R5
Produktinformationen "SD203A-C45-3.3-11.4-6R5"
SD203A-C45-3.3-11.4-6R5 |
||
|---|---|---|

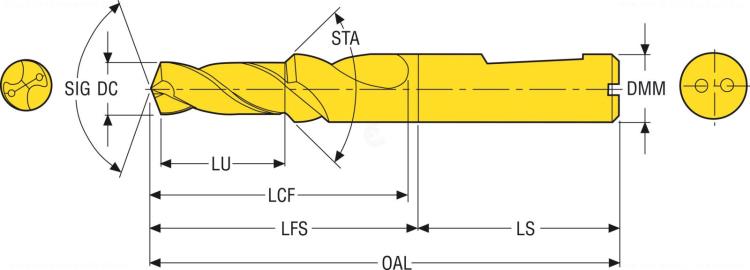

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02500382 |
| J21 | Identifizierende Bestellnummer | SD203A-C45-3.3-11.4-6R5 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-81 |
| BLD | Bildkennung | 2 |
| A11 | Schneidendurchmesser, min.bzw. Nenndurchmesser | 3.3 mm |
| A21 | Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe | 6 mm |
| A3 | Anzahl der Stufen | 2 - 2 |
| B1 | Stufenlänge, erste Stufe | 11.4 mm |
| B5 | Gesamtlänge | 66 mm |
| B6 | Spannutenlänge | 20 mm |
| BI | Blockindex | |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 13 - 13 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0060 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 6 mm |
| C4 | Schaftlänge | 36 mm |
| D1 | Anzahl Schneiden | 2 |
| D2 | Drallrichtung | R - Drall-Richtung rechts |
| D3 | Drallwinkel | 30 Grad |
| D7 | Masse (Gewicht) | 0.02 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Winkel, erste Stufe | 140 Grad |
| E2 | Winkel, letzte Stufe | 90 Grad |
| F1 | Schneidrichtung | R - rechts |
| H21 | Kühlschmierstoff-Eintritt | 4 - mit Kühlschmierstoff-Eintritt axial auf Lochkreis |
| H22 | Kühlschmierstoff-Austritt | 4 - mit Kühlschmierstoff-Austritt axial auf Lochkreis |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
