SNGN 120412 AB20
Produktnummer:
ILSNGN 120412 AB20
Produktinformationen "SNGN 120412 AB20"

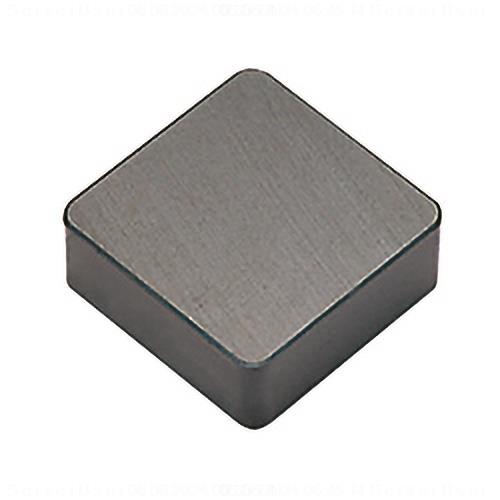

Negative 90° Keramik Wendeschneidplatte |
||
|---|---|---|

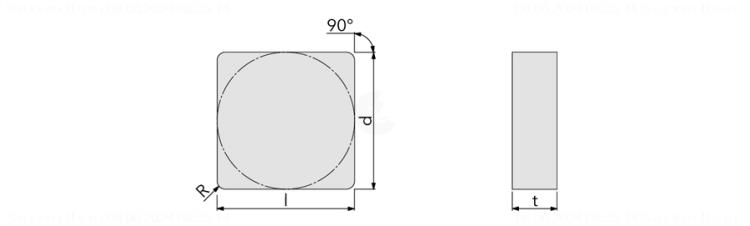

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5700153 |
| J21 | Identifizierende Bestellnummer | SNGN 120412 AB20 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 2 |
| A1 | Eckenwinkel Schneidplatte | 90 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 11.5 mm |
| B3 | Eingeschriebener Kreis | 12.7 mm |
| C1 | Schneidkantenhöhe | 4.76 mm |
| D1 | Eckenradius | 1.2 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | G - G |
| G4 | Schneidplattendicke | 4.76 mm |
| G5 | Befestigungsart | 1 - ohne Bohrung |
| H3 | Schneidstoffbezeichnung des Herstellers | AB20 |
| H5 | Beschichtung / Oberfläche | Keramik |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | SNGN120412 |
| Has3D | Generierte 3D Grafik | 1 |
